Procés d'un disseny

1- Plantejament del problema

2- Requeriments

3- Recerca i generació d'idees

4- Justificació de la solució triada

5- Càlculs

6- Plànols

7- Materials i eines

8- Procés de fabricació / construcció

9- Pressupostos

10- Bibliografia / Normativa

Disseny d'un obridor

PRIMER PAS
1-Plantejament del problema:

• Ens em de parar a pensar què i com ho volem fer, amb quin material i quina estructura. Que tingui els requeriments adequats, sigui eficaç i còmode.

SEGON PAS

2-Requeriments:

• Un obridor de botelles el podem dissenyar amb tota mena de materials però, aquesta vegada només es podrà amb un llistó de fusta i/o un cargol i unes quantes femelles. Només es poden utilitzar les eines de fer forats i una llima o pintures per donar-li estètica a l'objecte dissenyat.

TERCER PAS

3-Recerca i generació d'idees:

• He buscat diferents fotografies pel google imatges
  i m'ha donat moltes visions diferents de com fer
  el meu obridor però, com l'he de fer amb uns
  materials estrictes, veig que dels pocs
  que podré aprofitar serà el 1r esbós.

QUART PAS
4- Justificació de la solució triada

• He triat el 1r esbós perquè com bé diu al segon pas, necessito materials estrictes per construir-ho i per moltes idees que tingue, la més vàlida seria aquesta.
  El 4rt esbós estaria bé també però, és més difícil de construir; a part, aquest l'ha escollit ma germana bessona, i no seria massa bona idea fer el treball idèntic.

CINQUÈ PAS

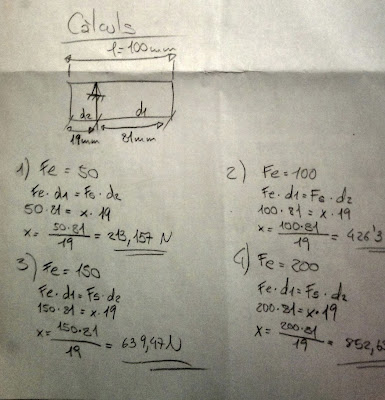

5- Càlculs

SISÈ PAS

6- Plànols

SETÈ PAS

7- Materials i eines

Llima

Serra manual

Femelles

Clau anglesa

Trepant

Llistons de fusta

Cargol

VUITÈ PAS

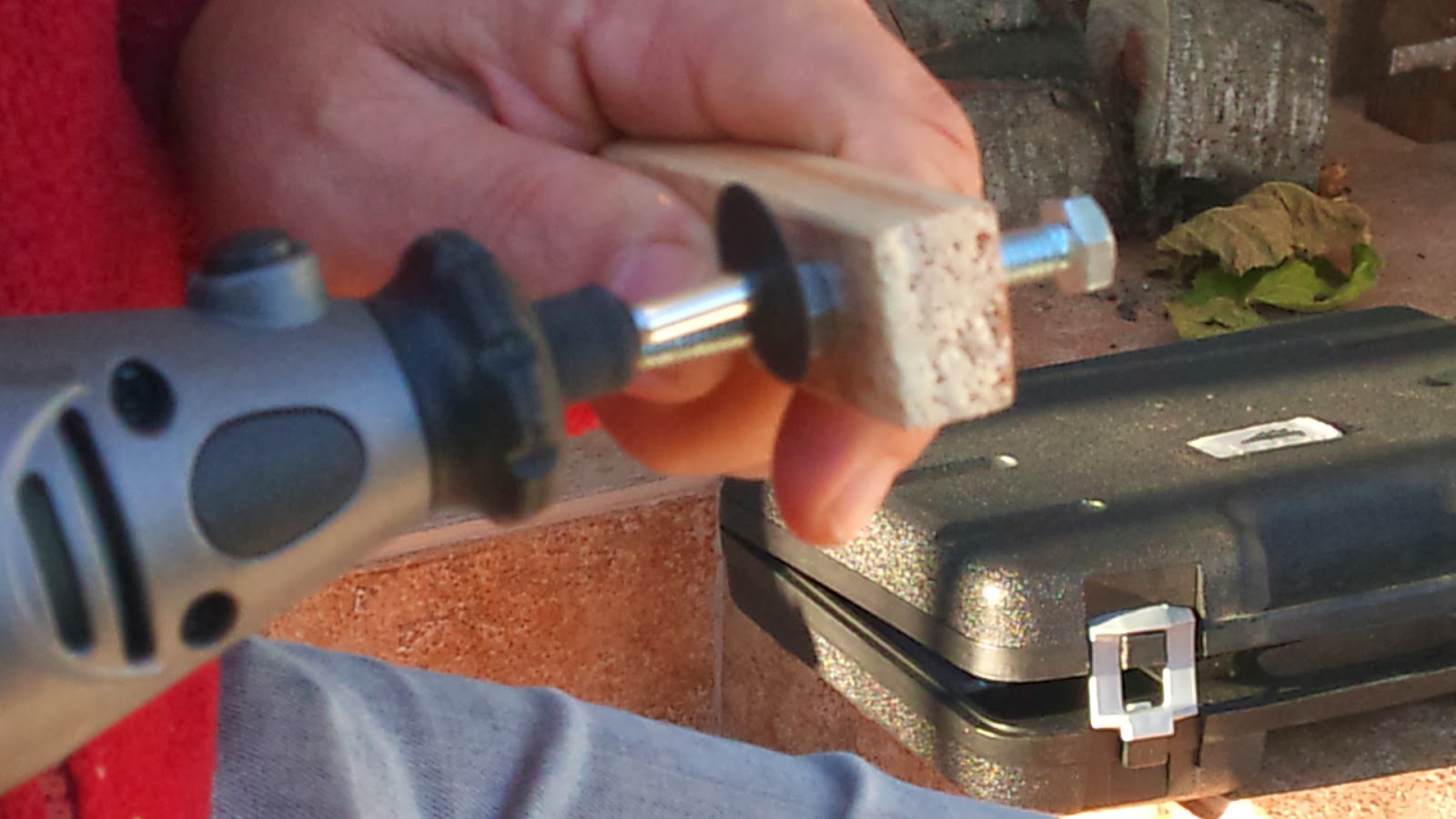

8- Procés de fabricació / construcció

Esta foto està feta abans que l'anterior; per tant, el cargol que he construït és més menut que el que estàs veient.

NOVÈ PAS
9- Pressupostos

Els llistons i les eines són de casa. Només s'ha anat a comprar el cargol i unes quantes femelles.
En total 0,64€


DESÈ PAS
10- Bibliografia / Normativa

He utilitzat als meus cosins perquè ja han acabat la carrera d'arquitectura i l'altre d'enginyeria mecànica. Ells m'han donat les idees; en canvi, mon pare i mon germà han sigut els que m'han ajudat a construir-ho. El meu germà perquè ha estudiat Belles Arts i en sap molt del disseny i mon pare, perquè les eines són d'ell i jo no podia tallar el cargol, ja que és perillós i va preferir fer-ho ell. A part, el meu germà em va fer el favor de ser el fotògraf del procés d'aquest projecte. En canvi, totes les fotos són del Google imatges, menys les que surto jo.

De quin grau és?

Com bé se sap, l'obridor de botelles és una palanca; per tant, ha de ser de 1r, 2n o 3r grau.


1r grau
En les palanques de 1r grau tindrem avantatge mecànic o no, depenent d'on està situat el punt de suport.

2n grau

En les palanques de 2n grau sempre tenim avantatge. Fem menys força de la que faria aixecant-la a mà.

3r grau

En les palanques de 3r grau mai tenim avantatge mecànic. Sols ens interessen quan volem un gran desplaçament de la càrrega.

Per tant, després de veure els tipus de palanques que hi ha, jo dic que el meu disseny és d'una palanca de 1r grau.

Resultat de l'obridor

Aquest tipus d'obridor es necessita molta força, i l'error va estar en la mida. Hauria d'haver-lo fet més llarg i així la persona que realitza la funció de l'obridor, no fa tanta força.
També, l'acabat del llistó s'agafa a la mà i fa mal; per tant, aprofitant també l'estètica, amb la llima faré el canto de la fusta més ovalat i així no hi haurà problema.

Anàlisi de l'obridor

Hem analitzat els obridors a classe de tecnologia, i he fet l'exposició del meu. De la qual els companys i jo mateixa he vist què hauria de canviar per ser millor ergonòmicament i tècnicament:

• L'obridor és de 1r grau però, si el cargol l'hagués posat més al mig del llistó de fusta, havia pogut ser de 2n grau també. Ara, com no hi ha solució perquè el disseny és el que he construït, puc provar d'escurçar el cargol per veure si funcionaria millor.
• Hauria de llimar els costats per fer-ho més rodó i més còmode; bàsicament, millorar l'ergonomia.
• Si l'hagués construït una mica més llarg no s'hauria de fer tanta força, perquè jo vaig pensar de fer-ho de 10cm simplement per la comoditat de portar-ho a la butxaca i per l'estètica. Uns quants centímetres més no haguessin estat malament.

Una altra vegada espero fer-ho millor!
